Quickstart EM-8001
Goed om te weten:
- u heeft softwareversie 2.1.1 of hoger nodig als u één of twee uitbreidingsmodules wilt aansluiten.
- u heeft softwareversie 2.7.1 of hoger nodig als u drie of vier uitbreidingsmodules wilt aansluiten.
Installatie
Montage
U kunt de EM-80011 aan de wand of op een 35 mm DIN-rail monteren.
Wandmontage
- Monteer een schroef in de muur of het paneel.
- Schuif de bevestigingsopening van de module over de schroef.
DIN-railmontage (35mm)
- Plaats de bovenzijde van het DIN-railgedeelte (achterzijde module) schuin op de DIN-rail.
- Trek het klemsysteem aan de onderzijde van de module los en kantel de module tot deze volledig op de DIN-rail zit.
- Klik het klemsysteem vast.
Aansluiten
Vooraanzicht EM-8001
| Nr | Omschrijving vooraanzicht |
|---|---|
| 1 | IO bus in |
| 2 | IO bus out |
| 3 | Relais contacten |
| 4 | ID (van de cliënt) |
| 5 | Ingangen |
| 6 t/m 8 | LED functionaliteit |
LED functionaliteit:
| Nr | LED | Kleur | Status |
|---|---|---|---|
| 6 | Output | Groen | Relais uitgang actief |
| 7 | Status | Groen plus Rood | Werkend Error |
| 8 | Ingangen | Blauw Groen Rood Oranje | Bevestiging selectie ID Alarmstatus: in rust Alarmstatus: actief alarm Alarmstatus: alarm geaccepteerd |
Cliënt ID
De EM-8001 werkt met een master/cliënt-structuur. De Octalarm alarmmelder1 fungeert als master, de EM-8001 als cliënt. Koppelt u meerdere modules aan één alarmmelder? Geef dan elke module een uniek ID.
- Stel met een schroevendraaier het ID op de module in (zie nr. 4 van het vooraanzicht).
- Tijdens het instellen licht de LED boven het corresponderende ingangsnummer blauw op. Zo ziet u welk ID u heeft geselecteerd.
Aantal keer knipperen in rust (idle):
| Aantal | ID |
|---|---|
| 1x | ID 1 |
| 2x | ID 2 |
| 3x | ID 3 |
| 4x | ID 4 |
Voeding
U kunt de EM-8001 op 2 manieren van voeding voorzien:
- Vanuit de Octalarm alarmmelder.
- Met een externe voeding.
Voeding vanuit de Octalarm alarmmelder
- Gebruik deze optie als:
- de melder en de uitbreidingsmodule(s) dicht bij elkaar zijn gemonteerd;
- u maximaal twee modules aansluit (tot 24 ingangen).
- Gebruik een 4-aderige kabel met twee paren:
- Paar 1: signaallijn A en B;
- Paar 2: voeding en aardedraad.
De aansluitingen vindt u op de frontsticker. Zie het aansluitschema voor een grafische weergave.
Let op:
- Bij gebruik van het relais is een externe voeding vereist.
- U kunt maximaal twee modules vanuit de melder voeden. Vanaf drie modules is externe voeding noodzakelijk.
- De voeding moet minimaal 15VDC zijn.
Externe voeding
- Een externe voeding is noodzakelijk bij:
- grote afstanden (> 100 meter);
- het aansluiten van de 3e en 4e externe module.
Goed om te weten: wij leveren hiervoor de SV-20 (netadapter) of de SV-24 (DIN-rail montage voeding).
- Gebruik een 3-aderige kabel met één paar en één enkele draad:
- Paar 1: signaallijn A en B;
- Enkele draad: aardedraad.
De aansluitingen vindt u op de frontsticker. Zie onderstaande aansluitschema's voor een grafische weergave:
- 2x voeding via de octalarm alarmmelder.
- 1x voeding via de octalarm alarmmelder en 1x via externe voeding.
- 2x voeding via de octalarm alarmmelder en 2x externe voeding.
- 4x met externe voeding.
Let op: bij externe voeding:
- De externe voeding moet minimaal 15VDC zijn. U sluit de voeding aan op Vin en aarde.
- De voedingsdraad vanuit de Octalarm alarmmelder mag niet verbonden zijn met de EM-8001.
Signaallijnen voor beide manieren van voeden
- Sluit de draden aan zoals aangegeven op de frontsticker.
- Sluit de laatste EM-8001 op de bus af met een 120 ohm weerstand. Verbind hiervoor de ‘R’ en ‘B’ extern met elkaar op de schroefconnector.
Bekabeling
Houd de bedrading naar de contactingangen altijd zo kort mogelijk. Als er toch grotere afstanden overbrugd moeten worden, kan dit het beste worden gerealiseerd met een langere RS485-kabel tussen de Octalarm en de externe I/O-module.
De Octalarm-Touch is gecertificeerd voor "indoor use". Dit geldt dus ook voor de externe I/O-modules. Als het toch onvermijdelijk is om de bekabeling naar buiten te voeren, moet het buitentraject aan beide uiteinden worden voorzien van overspanningsbeveiliging, bijvoorbeeld met surge suppressors.
Zie Technische Specificaties EM-8001 voor meer gedetailleerde informatie over de bekabeling.
Voorbeelden van aansluitschema's
Let op: activeer op de laatste I/O-module altijd de afsluitweerstand. Verbind hiervoor R en B met elkaar.

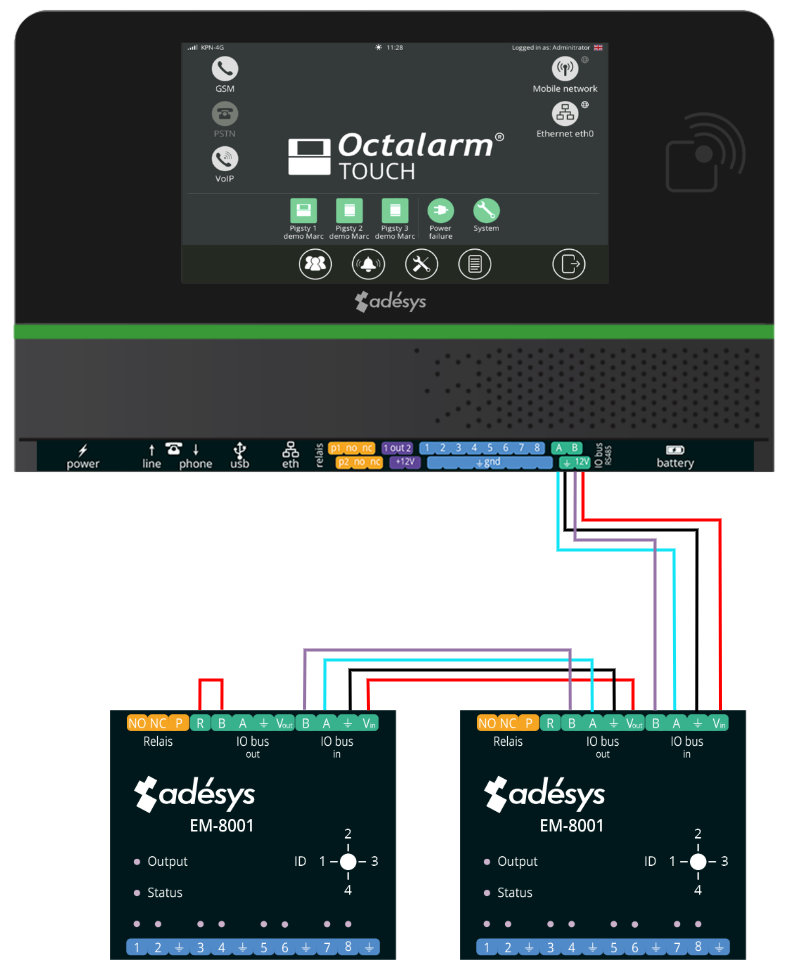

2x EM-8001 met voeding via de Octalarm alarmmelder
In dit voorbeeld verbindt u twee I/O-modules met de Octalarm. Beide modules staan dicht bij de Octalarm alarmmelder, waardoor u ze via de Octalarm kunt voeden.

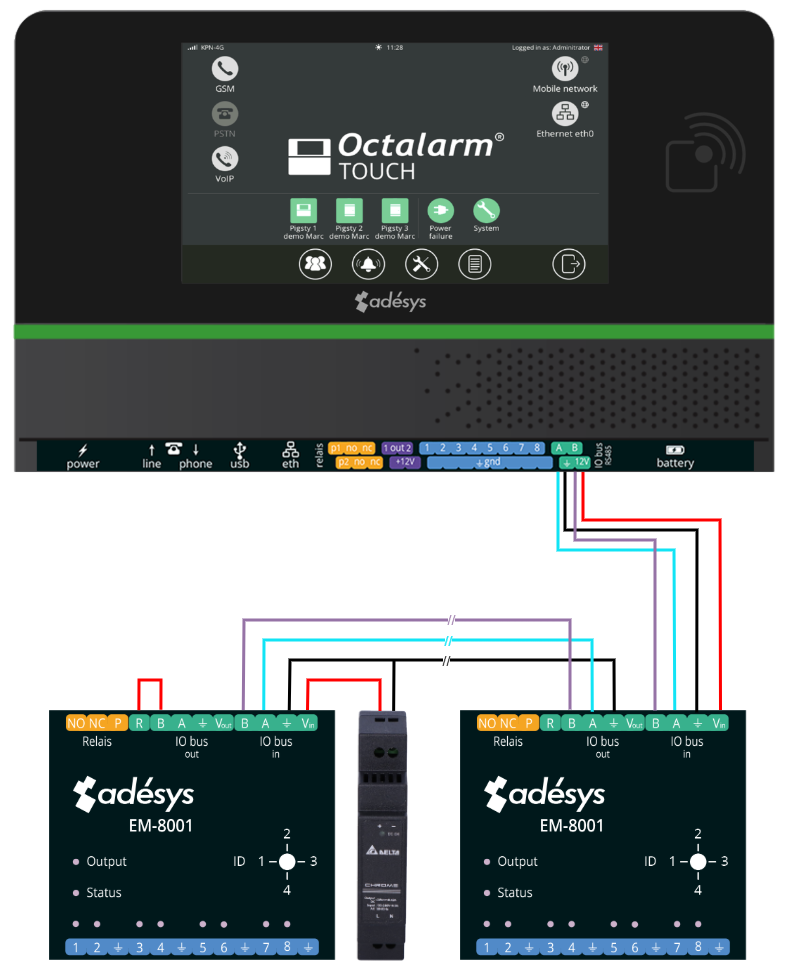

2x EM-8001: 1x voeding via de Octalarm alarmmelder en 1x via externe voeding
In dit voorbeeld verbindt u twee I/O-modules met de Octalarm. Eén module staat dicht bij de Octalarm alarmmelder en kunt u via de Octalarm voeden. De andere module staat op meer dan 100 meter afstand; sluit die daarom aan op een eigen voeding.

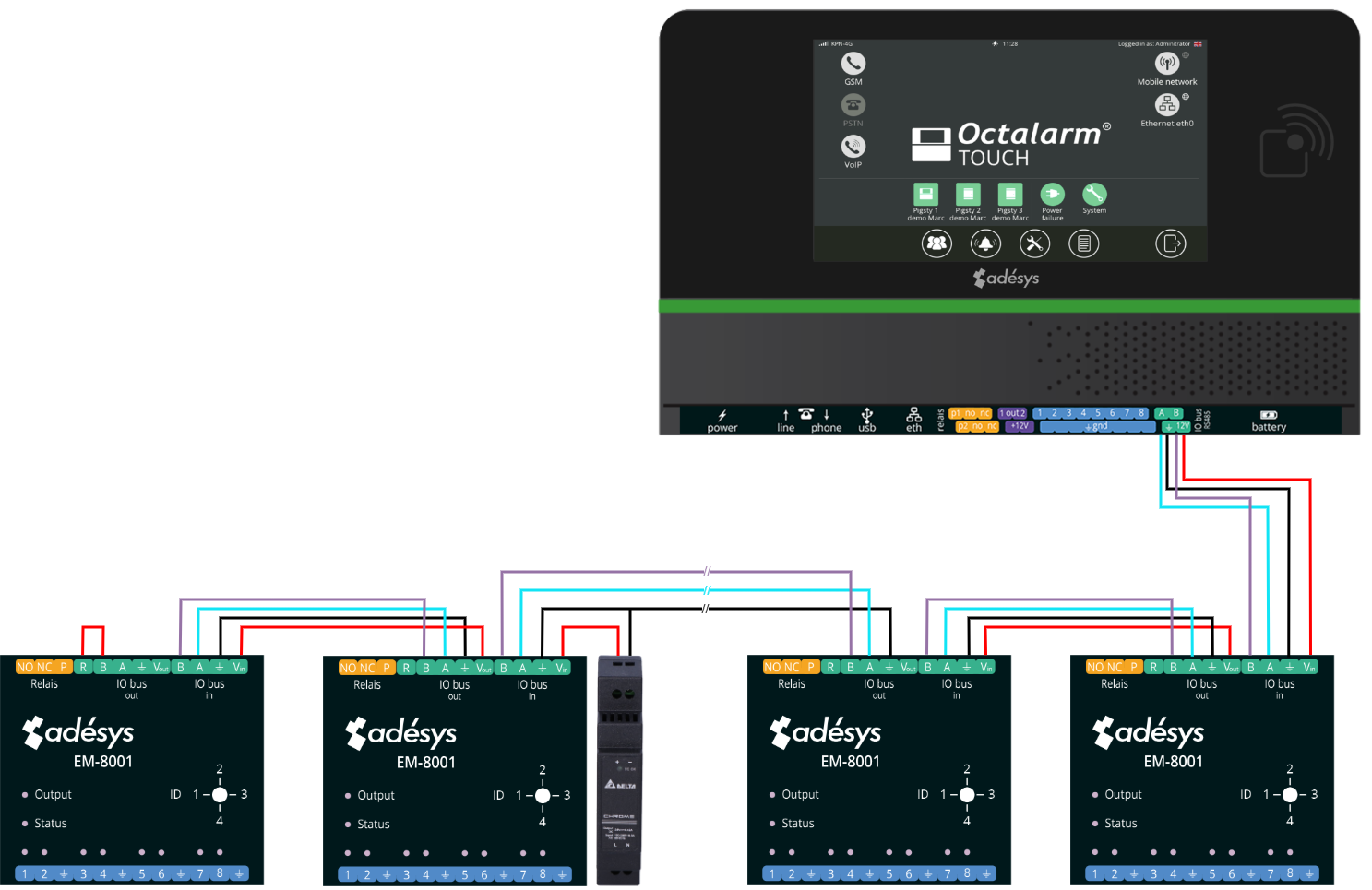

4x EM-8001: 2x voeding via de Octalarm alarmmelder en 2x via externe voeding
In dit voorbeeld verbindt u vier I/O-modules met de Octalarm. Bij meer dan twee I/O-modules gebruikt u altijd een externe voeding. Twee modules staan op grotere afstand en voedt u daarom extern. De andere twee modules staan dicht bij de Octalarm alarmmelder en kunt u via de Octalarm voeden.

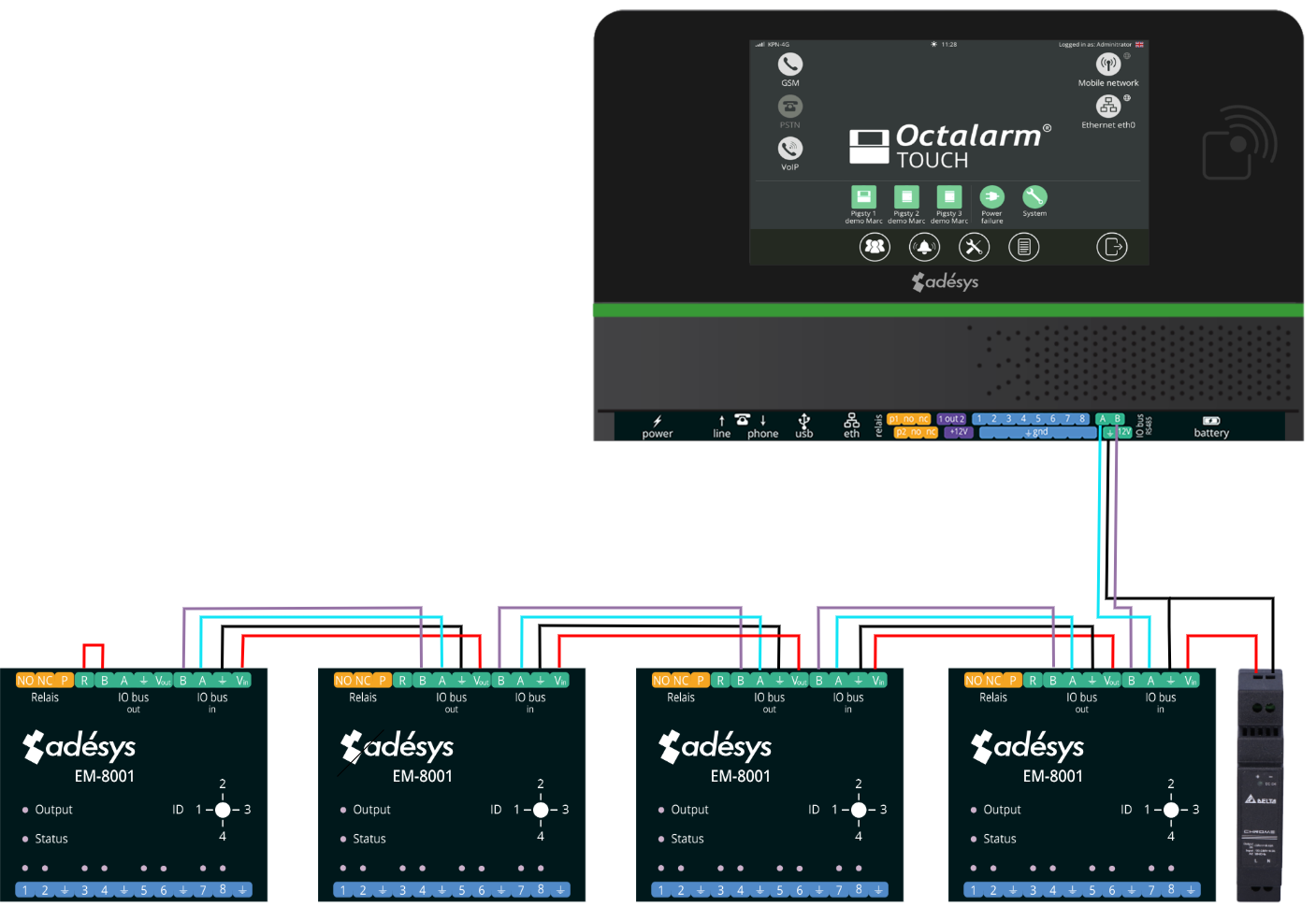

4x EM-8001 met externe voeding
In dit voorbeeld verbindt u vier I/O-modules met de Octalarm. Bij meer dan twee I/O-modules gebruikt u altijd een externe voeding. Omdat alle modules op grotere afstand staan, voedt u alle I/O-modules extern.
Labels
| Label | Omschrijving |
|---|---|
 | Label behuizing (70x12mm) |
